提供的資源：

每個監控點提供1路2Mbps的帶寬；

在監控中心提供100Mbps以上的帶寬；

監控中心提供1臺高性能的計算機；

前端提供66路視頻信號；

利用企業內部局域網網絡擴展傳統模擬CCTV系統和現有的報警系統，利用現有網絡（寬帶網）建立數字化視頻監視系統可以為用戶節省費用，并且可以完全達到用戶對安全的要求。

本方案采用了國際上先進的基于IP網絡的數字安防產品，為使用者提供功能齊全、應用新穎、投資合理的網絡視頻解決方案。方案充分體現出了可持續發展的理念，利用網絡技術及數字圖像處理技術提供多種綜合服務功能。

設計原則

標準化：網絡視頻監控系統就是要實現在網絡系統上的圖像傳輸和共享。本系統采用的產品均遵循網絡協議和傳輸標準的要求。

可擴展性：由于用戶以后的需求會不斷發展，監控?cái)?shù)量將隨之?dāng)U大，只要增加前端設備和升級軟件，不用添加其他附加設備，以保護用戶的投資。

可用性和可靠性：我們的方案在充分考慮用戶實際情況的基礎上，選用新一代硬盤錄像機作為視頻服務器和局端存儲設備，采用了嵌入式的操作系統，減少了其他因素造成故障的可能性。

易用性：軟件使用界面良好，用戶安裝相應軟件后就可進行實現監控，完全智能控制，不用單獨設置。

開放式結構 軟件可以與第三方系統相融合，可以讀取第三方系統的相關數據，也可以為第三方系統提供其需要的相關數據，提供SDK（二次開發包），具有開放式結構。

可靠性：具有設計獨到的視頻流量管理功能，保證網絡通暢。實行操作權限管理，保證統一、規范管理；系統具有自診斷功能；系統的平均無故障工作時間MTBF>500000小時。

完善性：具有強大的視頻、音頻和數據告警功能，以及完善的控制功能和錄像管理體系。

實時性：視頻延時小于0.5S。

良好的硬件平臺： 系統硬件平臺為嵌入式設計，實現高度一體化、高度工程化，便于施工、安裝、調試。

良好的軟件平臺： 系統的軟件操作簡便，模塊化結構，能應用于Windows2000/NT/XP等操作系統。

二、系統特點

該方案具有以下特點：

 網絡化結構“一線多能”、方便日后擴展

網絡化的好處是視頻、音頻、數據可以在一條網絡線纜內同時傳輸，解決了傳統布線一種電纜僅僅能夠傳輸一種信號的問題。網絡化結構使得日后系統的擴展工作變得極其容易。我們僅僅需要找到一個信息點（網絡接入點）就可以，不必再敷設任何的電纜。

嵌入式操作系統免維護

GQ-DVS系列網絡視頻服務器使用嵌入式操作系統，系統的穩定性能、安全性能很高。通過網絡，用戶可以方便的進行遠程的管理以及固件的更新。

強大的多點組播更加靈活的網絡機制，圖像存儲和圖像瀏覽可以同時進行。

三、系統可以完成的功能

本系統可以實現以下的功能：

網絡化圖像傳輸在互聯網（專網）內以及單位內部網，任意一個授權用戶都可以通過瀏覽器觀看來自現場攝像機的實時圖像。每一個授權用戶可以觀看的圖像在數量理論上沒有限制。

多存儲服務器圖像記錄 圖像記錄在若干個存儲服務器端，利用分散在網絡內的普通IDE硬盤記錄圖像。圖像的存儲是靈活的、分布式結構。這一點對于要求長時間、大容量記錄場所至關重要。多個存儲服務器可以提供幾千支攝像機連續24小時記錄要求。

圖像回放 網絡內的任意授權用戶可以通過存儲服務器回放其授權范圍內的任意圖像即使這路圖像在其他的區域。

圖像監視 網絡內部的操作員通過監視器可以觀察所有攝像機的圖像。

虛擬矩陣 系統支持軟件方式完成的虛擬矩陣功能。

圖像輸出 支持各種格式的圖像、圖片輸出。圖像可以制作為光盤，使用標準的播放軟件播放。

圖像遠程傳輸 如網絡已經連接到公網，那么公網內部任意授權合法用戶均可以登錄到網絡視頻服務器，通過服務器遠程觀看現場圖像（授權范圍內）、歷史記錄圖像。

報警管理 網絡視頻服務器可以管理輸入節點。每一個網絡視頻服務器具有1-4個獨立的輸入節點。這些輸入節點可以連接傳統的入侵探測器，如門磁、紅外運動探測器等入侵檢測設備。這樣，通DVS的報警管理功能，用戶不必再額外安裝專門的報警管理系統。在發生入侵時，網絡視頻服務器會自動記錄現場情況，調用相應的攝像機，以聲、光方式通知值班人員。網絡視頻服務器具有同時處理多任務能力，對于多個地方的同時報警情況也可以及時處理。同時，分2路報警信號通過網絡視頻服務器通過以太網傳輸?shù)竭h(yuǎn)端的監控中心，以聲、光方式通知值班人員。

四、解決方案

每個監控點系統結構（前端子系統）可根據網絡狀況提供設計方案

說明：每個監控點可設置66個以上的監控點，經網絡視頻服務器進行編碼后，通過專線傳輸?shù)焦镜谋O(jiān)控中心（二級中心），三級中心通過客戶端對前端的監控點進行管理、瀏覽和控制，采用系統中的VM（虛擬矩陣）功能；可以在監控中心的少數的監視器上瀏覽前端的任意監控點。

網絡帶寬管理的重要性及其實現

本系統中3種信息流在同一網絡平臺上進行遠程傳輸，由于網絡帶寬有限，中心需對各監控點現場畫面進行實時顯示，還要響應客戶端（分控桌面級）及IE用戶的訪問，而訪問量具有不確定性，因而帶寬的管理尤為重要。

采用壓縮比高的MPEG-4壓縮算法

MPEG-4壓縮算法的壓縮率較小波有較大提高，而其技術特點更適合IP網絡、無線網絡的傳輸，同時需要長時間錄像時，還可以節省存儲空間。

流媒體服務器轉發壓縮碼流

當現場突發異常事件時，勢必造成多個用戶同時查看同一現場畫面的局面，有限的帶寬資源不能滿足每一用戶需要，影響到突發事件處理能力。解決的方法是使用流媒體服務，由流媒體服務器響應所有遠程用戶的訪問，獲取并轉發突發事件所在攝像機圖像，解決了多個用戶實時瀏覽同一路圖像的問題。

前端系統的碼流抑制

根據圖像質量要求、帶寬資源、攝像機數、數據流量等現狀，利用前端設備的碼流抑制及碼率自定義功能（精確控制音視頻碼率）來適應帶寬需求。

采用多級監控報警中心設計

如采用一個監控報警中心，則會造成該中心接入帶寬為平均碼率值×N（N為前端監控點），隨著前端點的增加，中心帶寬不斷增加，而現實是帶寬總是一定的，這將導致擴容的局限性和系統的不穩定。

采用多級監控中心后，一級監控中心將全面管理所有前端監控點設備，而作為二級監控中心，他只需要管理重要監控點即可，并可以隨時調用某一路圖像和錄像，這樣可以大大減少中心帶寬要求，也符合實際監控應用環境。

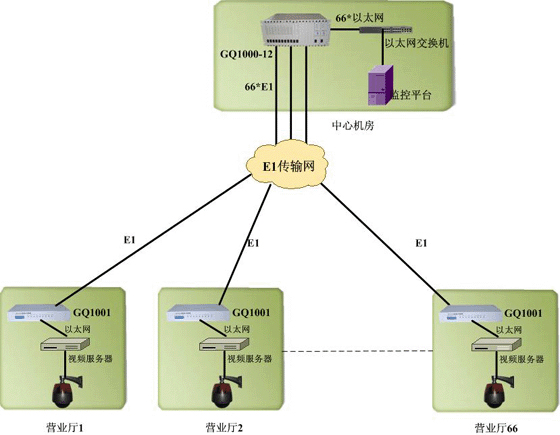

五、設備網絡拓?fù)鋱D

六、方案說明

系統建立66路視頻監控平臺。系統分為以下3部分：

監控中心機房；

營業廳監控的前端部分；

專網內用戶監控部分；

互聯網遠程監控用戶；

公司總部監控中心機房

以專網為傳輸線路搭建監控網，并通過交換機與企業的辦公網進行連接，實現互聯互通的通訊。通過交換機連接監控平臺的中心設備，對前端的視頻服務器進行管理和監控。通過視頻解碼器將前端的視頻信號解碼上電視墻進行監視。

1、樓棟監控部分：

系統的66路攝像槍，全部通過的4路視頻服務器接入到連接到E1傳輸網，實現專網內的視頻傳輸。

2、專網用戶部分：

辦公網通過交換機和監控專網建立連接后，可以通過局域網讀取監控中心數據庫內的視頻服務器的信息，并通過軟件或IE瀏覽器對視頻服務器處理后的視頻信號進行實時監視和控制。通過視頻解碼器將視頻解碼后接到電視墻上監視。

3、公網遠程監控用戶部分：

互聯網通過交換機或路由器和監控專網建立連接后，可以通過互聯網讀取監控中心數據庫內的視頻服務器的信息，并通過軟件對視頻服務器處理后的視頻信號進行實時監視和控制。
