PCM設備+PDH光端機配合使用技術說明

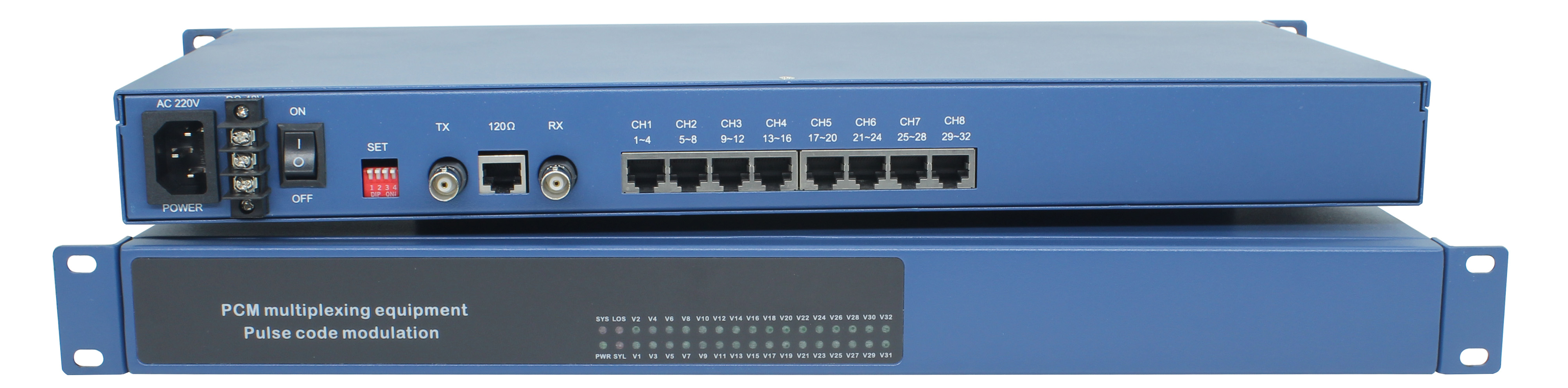

PCM設備是將1~30路電話信號和1路以太網信號復合成一個標準的E1(2M)通道進行傳輸,使用PCM脈沖編碼調制技術,具有語音音質清晰,通話穩定,無雜音等特點,設備性能優良,功耗低,集成度高,體積小,易于安裝維護,主要應用于政府單位,電力,公安,部隊,礦山等各大專網中。主要可以傳輸電話信號、二/四線音頻信號、RS232/485/422信號,以太網,磁石電話,二/四線E&M信號等等,可多種業務同時復合傳輸。
PDH光端機是經過光纖傳輸4*E1,8*E1,16*E1的設備,具有傳輸遠,傳輸容量大等特點。
由于PCM設備傳輸容量小,1*E1通道最大只能傳輸30路業務,然后PDH光端機通過光纖就可以傳輸最大16*E1,這樣就大大提高了整體容量,所以PCM設備+光端機組合是國內大部門專網用戶的首選方案,2者組合后就形成了大容量的電話光端機。
組合方案有很多種,將列舉幾個經典組網方案供大家參考。
| 序號 | 設備型號 | 描述 |
| 1 | 1對GQ2008E+4對GQ4030 | 可傳輸120路電話信號+100M以太網 |
| 2 | 1對GQ2016E+8對GQ4030 |
可傳輸240路電話信號+100M以太網 |
| 3 | 1對GQ2034E+16對GQ4030 |
可傳輸480路電話信號+100M以太網 |
【責任編輯】:光橋版權所有:轉載請注明出處
