工業交換機在工業領域的應用十分廣闊，但很多人對于工業交換機的一些LAN和MAC地址卻不是十分了解。今天主要為大家講解工業交換機這方面相關的知識，希望能幫助到大家。對于工業交換機操作模式的一句簡單的話：工業交換機學習“源地址”，基于“目的地址”轉發。

        LAN工業交換機維護一張表，通過這張表決定如何轉發數據流。LAN工業交換機唯一智能部分是利用這張表基于消息的進入端口和目的地址來轉發。一個LAN工業交換機中只有一張定義了地址和端口的主交換表；無論進入端口如何，同一目的地址的消息永遠從同一出口離開。

        一個工業交換機要知道使用哪一個端口傳送幀，首先必須學習各端口有哪些設備。隨著工業交換機學習到端口與設備的關系，它建立起一張MAC地址表，或內容可尋址寄存表（CAM）。CAM是一種應用于高速查找應用的特定類型的memory。工業交換機將連接到它的端口的設備的MAC地址記錄到MAC表中，然后利用表中信息將幀發送至輸出端口設備，該端口已指定給該設備。

        對于工業交換機操作模式的一句簡單的話：工業交換機學習“源地址”，基于“目的地址”轉發。幀進入工業交換機時，工業交換機“學習”接收幀的源MAC地址，并將此地址添加到MAC地址表中，或刷新已存在的MAC地址表項的老化寄存器；后續報文如果去往該MAC地址，則可以根據此表項轉發。幀轉發時，工業交換機檢查目的MAC地址并與MAC地址表中地址進行比較。

        如果地址在表中，則轉發至表中與MAC地址相對應的端口。如果沒有在表中找到目的MAC地址，工業交換機會轉發到除了進入端口以外的所有端口泛洪（flooding）。有多個互連工業交換機的網絡中，MAC地址表對于一個連接至其他工業交換機的端口記錄多個MAC地址。

        以下步驟描述了更新MAC地址表的方法：

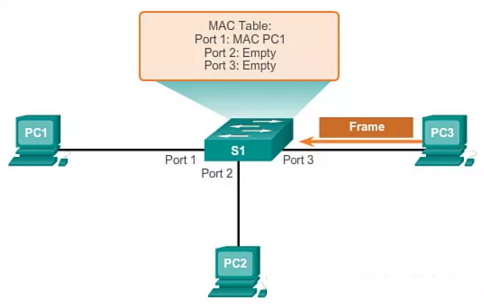

        1. 工業交換機在port 1接收到來自PC 1的幀。

        2. 工業交換機檢查源MAC地址并與MAC地址表相比較。

        如果地址不在表中，則工業交換機在MAC地址表中將PC 1的源MAC地址關聯到進入端口（port 1）；

        如果已經存在該源地址的MAC地址表項，則工業交換機重置老化計時器。通常一個表項會保持5分鐘；

        3. 工業交換機記錄源地址信息之后，檢查目的地址

        如果目的MAC地址不在表項中或如果它是一個廣播MAC地址，則工業交換機把該幀泛洪至除了進入端口以外的所有端口。

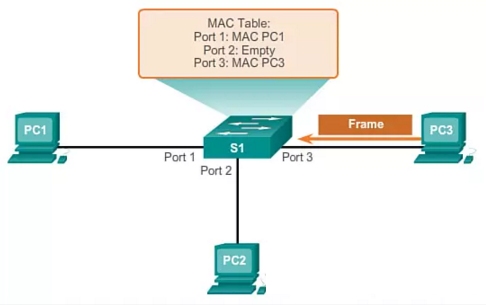

        4. 目標設備（PC 3）返回目的地址為PC 1的單播幀。

        5. 工業交換機地址表中輸入PC 3的源MAC地址以及進入端口的端口號。在表項中找到該幀的目的地址及關聯的輸出端口。

        6. 工業交換機現在可以在源和目標設備之間傳送幀而無需泛洪，因為地址表中已有指定關聯端口的表項。
